偏磁式消弧线圈

一、应用场景及作用

消弧线圈广泛应用在城市供电、新能源发电、煤炭、冶金、石化、矿山、港口等行业的6～66KV中压供电系统。供电系统中性点加入消弧线圈后，起到三个方面的作用，即大大减小故障点接地电流；减缓电弧熄灭瞬时故障点恢复电压的上升速度；避免由于电磁式电压互感器饱和而引发铁磁谐振。

二、工作原理

直流偏磁式消弧线圈的工作原理是利用附加直流励磁磁化绕组，改变铁心磁导率，实现电感量连续变化。控制器对中性点位移电压及消弧线圈电流实时监测，根据监测结果闭环调节三相全控整流电路输出励磁电流，从而实现消弧线圈励磁电流的可控输出。

三、产品组成及安装

  偏磁式消弧线圈成套装置分为干式与油浸式式两种。

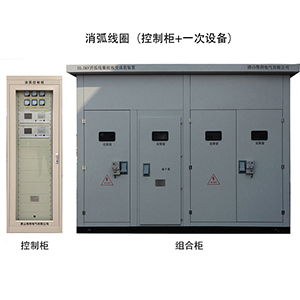

  干式消弧线圈成套装置组成：DKSC接地变压器、XHDC消弧线圈、控制柜（含WB-XHK-Ⅱ消弧线圈控制器及小电流接地选线）三部分组成。实际供货时，接地变压器和消弧线圈及隔离开关、电流互感器、避雷器等会组装在一个壳体内，整体供货。

油浸式消弧线圈成套装置组成：接地变消弧线圈一体装置(同一油箱封装，外观同油浸式变压器)、控制柜（含WB-XHK-Ⅱ消弧线圈控制器及小电流接地选线，其中小电流接地选线功能为选配）两部分组成，接线简便，维护方便。

控制柜建议安装在变电站主控室，接地变压器和消弧线圈安装在高压室内或户外。

四、偏磁式消弧线圈成套装置的特点

 1.全静态结构，电控无极连续可调。内部无任何运动部件，无触点，调节速度快（毫秒级）、调节范围大、可靠性高、使用寿命长。

 2.采用避开谐振点的动态补偿方法，无串联谐振产生，即在电网正常运行时，不施加励磁电流，将消弧线圈调谐到远离谐振点的状态，但实时检测电网电容电流的大小，当电网发生单相接地后，调节消弧线圈达到理想补偿状态。同时采用有补偿下限的消弧线圈，能够彻底避免铁磁谐振过电压。

  3.单相接地地后消弧线圈的补偿方式能够根据要求在过补偿、欠补偿、全补偿之间选择。

  4.控制系统能够实时测量、显示系统电容电流，具有接地故障记忆功能。

  5.控制系统具有RS232/485通讯接口，能够同上位监控系统通讯，将控制系统的状态、电网的电容电流、中性点电压及接地后的故障信息传送至变电站自动化系统。

  6.成套装置具有双套并运功能。

  7.成套装置可以选配小电流接地选线装置配套使用，用于选择故障接地线路。

五、性能指标

1.适用电压等级:6KV、10KV、35KV、66KV

2.电容电流测量误差≤2%

3.电容电流跟踪灵敏度<0.5A

4.调节方式：无极连续调节

5.单相接地故障时残流≤5A

6.系统运行时位移电压≤15%

7.励磁电流响应时间：≤20 ms

8.单相接地后补偿脱谐度<5%
