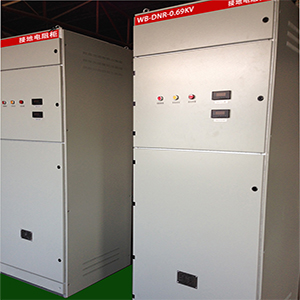

低压接地电阻柜

一、概  述

低压供用电系统中，发电机、电动机在运行中发生单相接地是最常见的故障，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害，甚至导致铁芯灼伤烧结。如不及时发现并快速切除，故障将发展成为相间或匝间短路。

低压接地电阻柜是0.22KV～0.66KV低压系统中接地用电阻成套装置。为了提高0.66/0.38/0.22（KV）低压用电系统供电质量，减少因发生接地故障时引起的设备断电，火力发电厂及各种工矿企业的低压厂用电系统应该采用高阻接地，这样不仅避免了单相接地时不必立即跳闸，而且当采用熔断器作为保护电器从而减少用电设备运行时烧毁的机率。

国际广泛采用发电机、电动机中性点高阻接地，以限制接地电流，防止各种过电压的危害，当安装中性点接地电阻柜后，发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流有显著降低，同时非故障相电压上升也显著降低，零序电压值约为单相金属性接地的一半。

采用优质不锈钢合金电阻，具有耐受温度高、电阻率高、电阻温度系数小，同时又具有抗拉强度高、韧性好等优良的机械性能。

二、型号说明

三、订货须知

订货时请确定以下参数：

1、系统额定电压；

2、短时允许电流；

3、标称电阻值；

4、短时允许通流时间；

5、柜体材质及颜色。
