调匝式消弧线圈

一、应用场景及作用

消弧线圈广泛应用在城市供电、新能源发电、煤炭、冶金、石化、矿山、港口等行业的6～66KV中压供电系统。供电系统中性点加入消弧线圈后，起到三个方面的作用，即大大减小故障点接地电流；减缓电弧熄灭瞬时故障点恢复电压的上升速度；避免由于电磁式电压互感器饱和而引发铁磁谐振。

二、工作原理

调匝式消弧线圈是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头改变电感值，来实现电感电流的输出，从而实现自动跟踪补偿的目的。

当电网正常运行时，消弧线圈控制器通过实时测量运算，计算出电网当前方式下的对地电容电流，根据预先设定的较小残流值或脱谐度，判断消弧线圈所应停在的档位，并由控制器控制有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内，以起到灭弧作用。

三、产品组成及安装

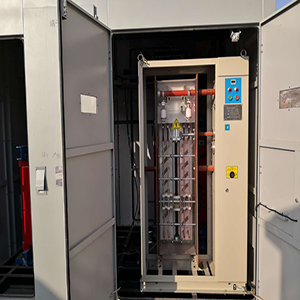

调匝式消弧线圈成套装置包括DKSC接地变压器、XHDCZ消弧线圈、阻尼电阻、有载调节开关、隔离开关、避雷器、控制柜（含WB-XHK-Ⅱ消弧线圈控制器及小电流接地选线）等组成。实际供货时，接地变压器和消弧线圈及有载开关、阻尼电阻、隔离开关、电流互感器、避雷器等会组装在一个壳体（组合柜）内，整体供货。

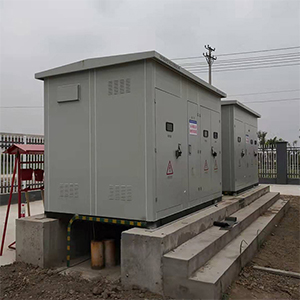

控制柜建议安装在变电站主控室，接地变压器和消弧线圈组合壳体安装在高压室内或户外。

四、调匝式消弧线圈成套装置的特点

1.调匝式消弧线圈成套装置的补偿调节方式属于预调节，即在发生单相接地前，消弧线圈已根据系统电网电容电流调至较好补偿状态，接地补偿响应时间为可控硅短接阻尼电阻时间，响应速度快。

2.铁芯和线圈结构稳定，无非线性谐波干扰，无噪音，可制作大容量，结构简单，有丰富的运行经验，市场使用量大。

3.控制系统能够实时测量并显示系统电容电流、有载开关档位等信息，具有接地故障记忆功能。

  4.控制系统具有RS232/485通讯接口，能够同上位监控系统通讯，将控制系统的状态、电网的电容电流、中性点电压及接地后的故障信息传送至变电站自动化系统。

  6.成套装置具有双套并运功能。

  7.成套装置可以选配小电流接地选线装置配套使用，用于选择故障接地线路。在接地选线上可采用有功功率法，标准综合选线方法，并联中电阻选线方法，并联中电阻选线法是目前市场上认可的非常准确的一种选线方法。 

五、性能指标

1.适用电压等级:6KV、10KV、35KV、66KV

2.电容电流测量误差≤2%

3.调节级数：≤25

4.单相接地故障时残流≤5A

5.系统运行时位移电压≤15%

6.响应时间：≤60 ms
