接地电阻柜

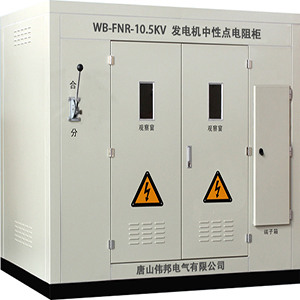

发电机中性点接地电阻柜
产品描述：
一、概述
发电机在运行中，发生单相接地是最常见的故障。由于发电机的耐压水平较弱，其绝缘容易遭受破坏，故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结，如不及时发现并快速切除，故障将发展成为相间或匝间短路。因此，在发电机中性点通常采用高电阻接地方式，当其回路发生单相接地时，以限制弧光接地过电压，减轻对铁芯的灼伤，减少对发电机及其回路的机械压力，并取得了良好的运行经验。
采用优质不锈钢合金电阻，具有耐受温度高、电阻率高、电阻温度系数小，同时又具有抗拉强度高、韧性好等优良的机械性能，是0.4KV～35KV发电机组采用高阻接地的专用成套装置。
二、发电机定子绕组单相接地故障电流允许值
|
发电机额定电压（kV） |
发电机额定容量（MW） |
故障电流允许值（A） |
|
|
6.3 |
≤50 |
4 |
|
|
10.5 |
汽轮发电机 |
50～100 |
3 |
|
水轮发电机 |
10～100 |
||
|
13.8～15.75 |
汽轮发电机 |
125～200 |
2 |
|
水轮发电机 |
40～225 |
||
|
18～20 |
300～600 |
1 |
|
三 型号说明
四、订货须知
订货时请确定以下参数：
1、系统额定电压；
2、短时允许电流；
3、标称电阻值；
4、短时允许通流时间；
5、安装位置：户内或户外；
6、柜体材质及颜色；
7、进出线方式。
