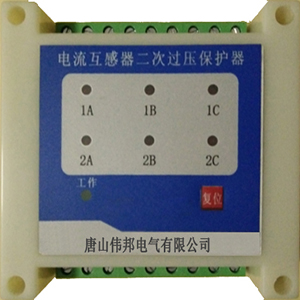

电流互感器二次过电压保护器

一、概述

在电力系统中过电流互感器(CT)应用于一次电流的测量和控制，正常工作时互感器二次侧处近似短路状态，输出电压很低。在运行中如果二次侧绕组开路 或者一次绕组流过异常电流(如雷电流、谐振电流、电容充电电流、电机启动电流等)都会在二次侧产生数千伏甚至上万伏的过电压，这不仅给系统绝缘造成危害，还会使传感器过激而烧毁，甚至危及运行人员的生命安全。

我公司自行研制开发的第二代电流互感器二次过电压保护器能有效防止因电流互感器二次开路引起的事故。该系列保护器具有动作速度快，过载能力强，静态电流小，工作寿命长等特点。产品设计新颖，体积小，重量轻，使用方便灵活。

二、技术参数

1、正常漏电流：≤1μA

2、输入电阻：>100M

3、导通电压：450V±10%

4、导通时间：50ms≤Ts≤ 250ms

5、报警输出接点容量：AC220V/5A ;DC110V/5A

6、保护继电器接点容量：AC220V/5A

7、使用CT规格：二次侧峰值大于150V

8、保护电流：5A

9、工作环境：温度：–20°C至 + 70°C 湿度：≤95%RH

10、工作电源：AC220V ,50HZ 功耗：≤5W

11、安装方式：导轨安装

三、功能特点

1、输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；

2、二次侧保护电压可自己设置，满足不同场合使用；

3、保护后有故障点位置显示，方便故障排除；

4、保护后有接点信号输出，便于系统连接使用；

5、保护后有报警声音提示，及时提醒排除故障；

6、保护后有复位有人工复位和故障消失后自动复位两种，方便用户选择；

7、采用省面积的和导轨安装设计，方便安装使用。

四、产品型号说明

五、外形尺寸

安装方式：导轨安装

CTB-6 外形尺寸：115*90*40mm(长*宽*厚)

CTB-9 外形尺寸：145*90*40mm(长*宽*厚)

CTB-12 外形尺寸：155*110*72mm(长*宽*厚)
