小电流接地选线装置

一、概述

单相接地是中压配电网中最常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相电压升高，若不及时处理可能会发展为非故障相绝缘破坏继发相间短路故障。及时准确地判定接地回路是快速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常称为小电流接地选线装置，但早期的选线装置常发生误选和漏选，效果不能令人满意。

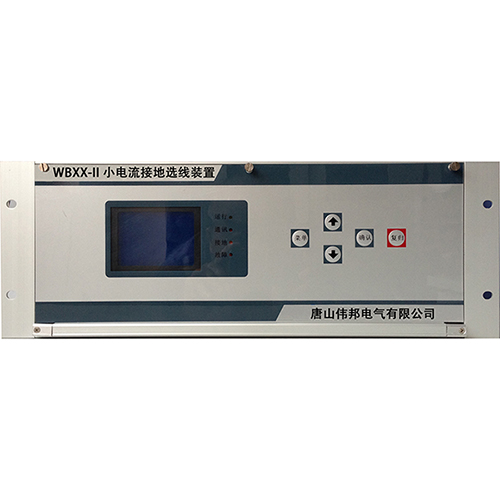

我公司在总结了各种小电流接地选线方案成功经验和失败教训的基础上，应用当代微机测控技术的新理念和新方法，对模拟信号处理、A/D转换，计算平台以及算法做了重大改进，研制出WBXX-II系列智能小电流接地选线装置，最终突破了“选线准确率偏低”这一长期困扰的难题，使选线结果真正具有了实用价值。

二、功能特点

1、本装置核心部件采用新一代智能ARM芯片，双核处理，数据采集和分析判断使用独立芯片，抗干扰能力强、运算速度快，存储容量大，可靠性高;

2、采用大屏液晶显示，全中文菜单，易于理解，操作简单;

3、完善的自检、自恢复功能。

三、型号说明

四、 技术要求

1、线路容量：

a) 母线段数1~3段(最多可扩展到4段);

b) 选线回路数：1~54;

c) 零序电压：100V;

d) 零序电流：0.5A

2、报警继电器输出触点容量：DC 240V/5A。

3、通信方式：RS485@9600bps。

4、工作电源：AC220V±10%，DC220V±10%。

5、环境温度：–10°C至 + 50°C。

6、海拔高度：小于2000米。

7、空气相对湿度：90% (25℃)、50% (40℃)。

8、使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体。
